IRLR024NPBF

IRLR024NPBF

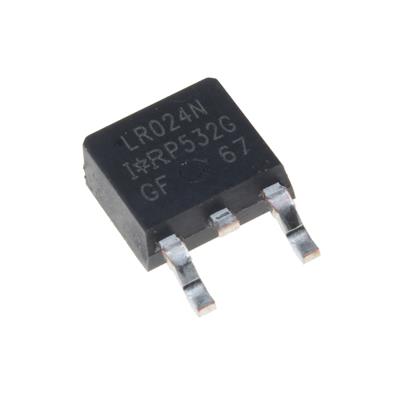

یک ماسفت قدرت (Power MOSFET) از نوع N-Channel Enhancement Mode و Logic Level از خانواده HEXFET® است که طراحی آن متعلق به International Rectifier بوده و امروزه تحت برند Infineon Technologies عرضه می‌شود. این قطعه برای سوئیچینگ توان، کنترل موتور، منابع تغذیه سوئیچینگ، Load Switch، مدارهای روشنایی و کاربردهای باتری‌محور طراحی شده است. IRLR024NPBF دارای تحمل ولتاژ 55V، جریان Drain تا 17A و مقاومت روشن حداکثر 65mΩ در VGS=10V است و در پکیج DPAK / TO-252 به صورت SMD ارائه می‌شود.

💡 کاربردهای اصلی:

• مدارهای Load Switch

• کنترل موتورهای DC

• Motor Driver

• منابع تغذیه سوئیچینگ (SMPS)

• مبدل‌های DC-DC

• مدارهای PWM

• کنترل LED و سیستم‌های روشنایی

• مدارهای Battery Powered

• Power Management

• کنترل بارهای DC

• مدارهای 12V و 24V

• برخی مدارهای 48V با حاشیه ولتاژ مناسب

• مدارهای صنعتی

• تجهیزات الکترونیکی قابل‌حمل

• مدارهای نیازمند Logic-Level MOSFET

✅ مزایا:

• N-Channel Power MOSFET

• Logic-Level Gate Drive

• تحمل ولتاژ 55V

• جریان Drain تا 17A

• RDS(on) پایین، حداکثر 65mΩ در VGS=10V

• RDS(on) حداکثر 80mΩ در VGS=5V

• RDS(on) حداکثر 110mΩ در VGS=4V

• Gate Charge حداکثر 15nC

• مناسب سوئیچینگ سریع

• قابلیت Fully Avalanche Rated

• مناسب مدارهای PWM

• مناسب کنترل موتور

• مناسب منابع تغذیه و مبدل‌های DC-DC

• پکیج SMD قدرت DPAK / TO-252

• محدوده دمای Junction تا 175°C

🎯 جمع‌بندی:

IRLR024NPBF یک Power MOSFET کانال N و Logic Level از خانواده HEXFET® است. پکیج DPAK / TO-252 امکان نصب SMD و انتقال حرارت مناسب‌تری نسبت به پکیج‌های کوچک فراهم می‌کند و ویژگی Logic-Level Gate Drive نیز باعث می‌شود قطعه برای بسیاری از مدارهای کنترل با ولتاژ Gate پایین‌تر قابل استفاده باشد.

به زبان ساده، IRLR024NPBF را می‌توان یک «کلید الکترونیکی قدرتِ Logic Level با ولتاژ 55V و مقاومت روشن پایین» دانست؛ با اعمال ولتاژ مناسب به Gate، مسیر Drain-Source فعال شده و امکان کنترل بارهای DC با تلفات هدایتی نسبتاً پایین فراهم می‌شود.
