74HC74D

74HC74D

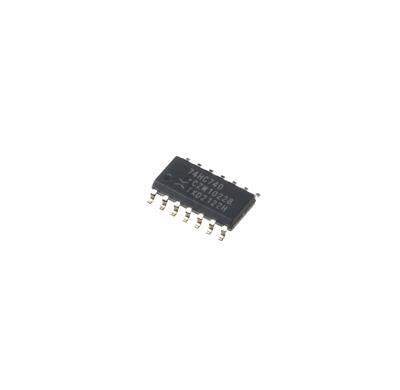

یک آیسی منطقی از خانواده 74HC (High-Speed CMOS) است که توسط Nexperia USA Inc تولید شده است. این قطعه در پکیج SO-14 (Small Outline با ۱۴ پایه) برای نصب سطحی (SMD/SMT) عرضه می‌شود و شامل دو فلیپ‌فلاپ نوع D کاملاً مستقل با خروجی‌های Complementary (Q و Q̅)، به‌همراه ورودی‌های Set و Reset آسنکرون است. این آیسی به‌عنوان یکی از اساسی‌ترین بلوک‌های منطقی، برای ذخیره‌سازی بیت داده، تقسیم فرکانس، شیفت‌رجیسترها و هم‌زمان‌سازی سیگنال‌ها در سیستم‌های دیجیتال پرسرعت و کم‌مصرف طراحی شده است.

🧩 مشخصات کلی:

• نوع: Dual D-Type Flip-Flop با خروجی‌های Complementary (مکمل) و Set/Reset آسنکرون از خانواده High-Speed CMOS

• تعداد مدارات: ۲ فلیپ‌فلاپ D کاملاً مستقل در یک بسته

• تابع: هر فلیپ‌فلاپ داده ورودی D را در لبه بالارونده کلاک دریافت کرده و در خروجی Q قرار می‌دهد؛ همزمان خروجی معکوس (Q̅) نیز ارائه می‌شود

• پلاریته خروجی: دارای هر دو خروجی Inverting (Q̅) و Non-Inverting (Q)

• نوع خروجی: Complementary (مکمل) — خروجی‌های Q و Q̅ برای هر فلیپ‌فلاپ

• ورودی‌ها: Single-Ended، سازگار با سطوح CMOS و TTL (در تغذیه ۵ ولت)

• تکنولوژی: High-Speed CMOS — سرعت بالا با مصرف توان بسیار کم

• ولتاژ تغذیه (Vcc): ۲ تا ۶ ولت — انعطاف‌پذیری کامل در سیستم‌های ۳.۳ و ۵ ولت

• نوع بسته‌بندی: SO-14 (SMD/SMT، پکیج SOIC با ۱۴ پایه)

• دمای کاری: -۴۰ تا +۱۲۵ درجه سانتی‌گراد (صنعتی گسترده)

• برند: Nexperia — تولیدکننده تخصصی با استانداردهای بالا

💡 کاربردهای اصلی:

• ذخیره‌سازی تک‌بیت‌های داده (Latch) و ساخت رجیسترهای ساده

• تقسیم‌کننده‌های فرکانس (با اتصال Q̅ به ورودی D)

• حذف پرش کلیدهای مکانیکی (Switch Debouncing)

• شیفت‌رجیسترها و شمارنده‌های پایه در مدارهای منطقی

• مدارات هم‌زمان‌سازی و نمونه‌برداری داده (Sampling)

• بلوک پایه در ماشین‌های حالت و کنترل‌کننده‌های دیجیتال

• کاربردهای عمومی در سیستم‌های CMOS/TTL با نیاز به سرعت و مصرف کم

✅ مزایا:

• ۲ فلیپ‌فلاپ D با خروجی‌های Complementary در یک پکیج SO-14: صرفه‌جویی در فضا و قطعات

• خروجی‌های Q و Q̅: انعطاف‌پذیری بالا در طراحی منطق بدون نیاز به اینورتر اضافی

• ورودی‌های Set و Reset آسنکرون: کنترل سریع و قدرتمند

• محدوده ولتاژ گسترده (۲-۶ ولت): سازگار با هر دو منطق ۳.۳ و ۵ ولت

• سرعت بالا (حداکثر ۴۴ ns تأخیر در بدترین حالت): مناسب برای اکثر کاربردهای دیجیتال

• مصرف توان بسیار کم CMOS: ایده آل برای سیستم‌های باطری‌خور و متراکم

• بازه دمایی صنعتی گسترده (-۴۰ تا ۱۲۵+): عملکرد مطمئن در شرایط سخت

• برند Nexperia: کیفیت و قابلیت اطمینان اثبات‌شده

🎯 جمع‌بندی:
74HC74D یک فلیپ‌فلاپ D دوگانه (Dual D-Type Flip-Flop) با خروجی‌های Complementary و Set/Reset آسنکرون از خانواده High-Speed CMOS ساخت Nexperia است. با دو فلیپ‌فلاپ لبه‌بالارونده، تأخیر انتشار ۴۴ نانوثانیه (حداکثر در ۲ ولت)، ولتاژ کاری ۲ تا ۶ ولت و بازه دمایی ۴۰- تا ۱۲۵+ درجه، این آیسی یک بلوک اساسی، بی‌نهایت کم‌مصرف و فوق‌العاده سریع برای ذخیره‌سازی بیت و ساخت مدارات منطقی ترتیبی در انواع پروژه‌های دیجیتال است. 74HC74D یکی از پرکاربردترین و محبوب‌ترین فلیپ‌فلاپ‌های تاریخ الکترونیک دیجیتال است که در هر کارگاه و طراحی‌ای یافت می‌شود.
