SN74HC805NSR

SN74HC805NSR
یک آیسی منطقی از خانواده 74HC (High-speed CMOS) است که توسط Texas Instruments تولید شده است. این قطعه در پکیج SOEIAJ-20 (با 20 پایه) ارائه می‌شود و شامل + گیت مستقل NOR با 2 ورودی است که برای پیاده‌سازی توابع منطقی در سیستم‌های دیجیتال با مصرف توان پایین و قابلیت اطمینان بالا طراحی شده است.

🧩 مشخصات کلی:

- نوع: گیت منطقی (Logic Gate)
- تابع: NOR
- تعداد گیت: 6 عدد
- تعداد ورودی: 2 ورودی (برای هر گیت)
- تعداد خروجی: 1 خروجی (برای هر گیت)
- ولتاژ تغذیه (Vcc): ۲ تا ۶ ولت
- نحوه نصب: SMD/SMT

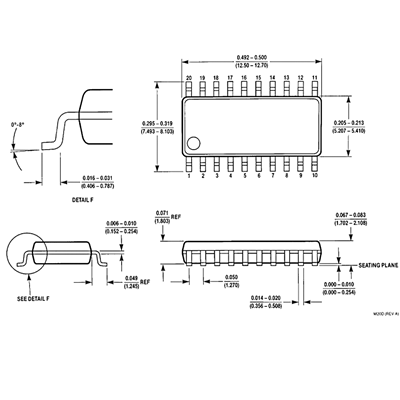

- نوع بسته‌بندی: SOEIAJ-20

⚙️ مشخصات فنی کلیدی:

- تأخیر انتشار (Propagation Delay Time):45 نانوثانیه (ns)
- محدوده دمای کاری: -۴۰ تا +۸۵ درجه سانتی‌گراد – مناسب برای طیف وسیعی از محیط‌های عملیاتی، از جمله کاربردهای صنعتی.
- فناوری ساخت: High-speed CMOS (HC) – که منجر به مصرف توان بسیار پایین و دامنه ولتاژ عملیاتی گسترده می‌شود.
- توان مصرفی پایین: به دلیل ماهیت CMOS، مصرف توان این قطعه نسبت به خانواده‌های TTL (مانند 74LS) بسیار کمتر است، به خصوص در حالت ایستا.
- سازگاری ولتاژی: قابلیت کار با سطوح منطقی مختلف (از ۲ تا ۶ ولت) آن را با سیستم‌های با ولتاژ متفاوت سازگار می‌سازد.

💡 کاربردهای اصلی:

- پیاده‌سازی توابع NOR در مدارهای دیجیتال ترکیبی و ترتیبی.
- سیستم‌های دیجیتال با نیاز به مصرف توان کم.
- پروژه‌های الکترونیکی که نیاز به گیت‌های منطقی با ولتاژ تغذیه انعطاف‌پذیر دارند.
- دستگاه‌های قابل حمل و باتری‌خور که مصرف انرژی اهمیت دارد.
- کاربرد در دماهای محیطی گسترده.

✅ مزایا:

- ولتاژ تغذیه گسترده: قابلیت کار با ولتاژهای ۲ تا ۶ ولت، انعطاف‌پذیری بالایی در طراحی سیستم‌ها فراهم می‌کند.

- مصرف توان بسیار پایین: مناسب برای دستگاه‌های باتری‌دار و کاربردهایی که بهینه‌سازی مصرف انرژی اولویت دارد.
- محدوده دمای کاری وسیع: مقاومت در برابر دماهای پایین و بالا، امکان استفاده در شرایط محیطی متنوع را می‌دهد.
- نصب آسان SMD/SMT: مناسب برای تولید انبوه و دستگاه‌های کوچک با فناوری مونتاژ سطحی.
- تابع NOR: یکی از توابع منطقی پایه و پرکاربرد در طراحی دیجیتال.
- قابلیت اطمینان بالا: تولید توسط Texas Instruments، یکی از پیشروترین تولیدکنندگان نیمه‌هادی.

🎯 جمع‌بندی:
SN74HC805NSR یک قطعه منطقی CMOS از خانواده 74HC است که شش گیت NOR دو-ورودی مستقل را در پکیج SOEIAJ-20 ارائه می‌دهد. با دامنه ولتاژ تغذیه ۲ تا ۶ ولت و محدوده دمای کاری گسترده (-۴۰ تا +۸۵ درجه سانتی‌گراد)، این آیسی برای طیف وسیعی از کاربردها، به ویژه در پروژه‌هایی که نیاز به مصرف توان پایین و انعطاف‌پذیری ولتاژی دارند، بسیار مناسب است. تأخیر انتشار 45 نانوثانیه، آن را برای کاربردهای با سرعت متوسط ایده‌آل می‌سازد. این قطعه گزینه‌ای مطمئن برای طراحانی است که به دنبال قابلیت اطمینان بالا و کارایی انرژی خوب در سیستم‌های دیجیتال خود هستند.
