SN74LS174N

SN74LS174N

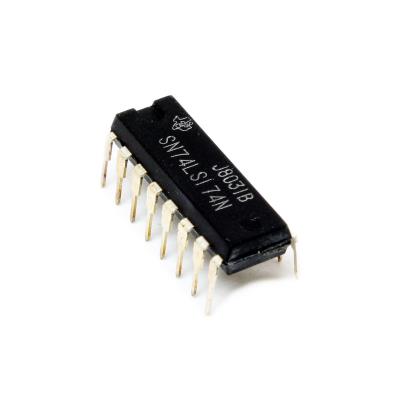

یک آیسی منطقی از خانواده 74LS (Low-Power Schottky TTL) است که توسط Texas Instruments تولید شده است. این قطعه در پکیج DIP-16 (Dual In-line Package با ۱۶ پایه) برای نصب Through-Hole عرضه می‌شود و یک رجیستر (Hex) D-Type فلیپ‌فلاپ با خروجی‌های غیرمعکوس (Non-Inverting) و Master Reset مشترک است. این آیسی با مصرف توان کم و سرعت مناسب، یکی از پرکاربردترین و قابل‌اعتمادترین قطعات برای ذخیره‌سازی موقت، بافرینگ و هم‌زمان‌سازی داده‌ها در سیستم‌های دیجیتال مبتنی بر TTL است.

🧩 مشخصات کلی:

• نوع: Hex D-Type Flip-Flop با Master Reset مشترک از خانواده Low-Power Schottky TTL

• نوع خروجی: TTL (Totem-Pole) – خروجی‌های استاندارد TTL بدون قابلیت سه‌حالته؛ مناسب برای راه‌اندازی مستقیم بارهای منطقی

• ورودی‌ها: TTL، کاملاً سازگار با سطوح ولتاژ استاندارد TTL

• تکنولوژی: Low-Power Schottky TTL (74LS) – مصرف توان کم، سرعت مناسب

• ولتاژ تغذیه (Vcc): ۴.۷۵ تا ۵.۲۵ ولت (نامی ۵ ولت)

• نوع بسته‌بندی: DIP-16 (Through-Hole)

• دمای کاری: ۰ تا ۷۰ درجه سانتی‌گراد (کامرشال)

• برند: Texas Instruments – استاندارد طلایی در منطق TTL

⚙️ مشخصات فنی کلیدی:

• تأخیر انتشار (Clock to Q): حداکثر ۳۰ نانوثانیه – سرعتی مناسب و اقتصادی برای کاربردهای تجاری و کنترلی عمومی

• ولتاژ تغذیه نامی: ۵ ولت (±۰.۲۵ ولت)

• خروجی‌ها: غیرمعکوس (Non-Inverting) – داده‌ها بدون وارون‌سازی به خروجی منتقل می‌شوند

• لبه فعال کلاک: لبه بالارونده (Positive Edge-Triggered)

• مصرف توان: کم (مشخصه بارز خانواده LS) – ایده آل برای سیستم‌های متراکم و کم‌مصرف

• فن‌اوت خروجی: خوب، قابلیت راه‌اندازی ورودی‌های استاندارد TTL

💡 کاربردهای اصلی:

• ذخیره‌سازی و هم‌زمان‌سازی اطلاعات وضعیت، فرمان یا آدرس در ریزپردازنده‌ها و کنترل‌کننده‌های دیجیتال

• پیاده‌سازی شیفت‌رجیسترها و شمارنده‌های ساده

• مدارات هم‌زمان‌سازی و لچ کردن داده در سیستم‌های مخابراتی و اندازه‌گیری

• کاربردهای عمومی TTL که نیاز به یک رجیستر قابل اعتماد با قابلیت ریست سخت‌افزاری و مصرف کم دارند

✅ مزایا:

• مصرف توان کم: برتری نسبت به TTL استاندارد، ایده آل برای طراحی‌های فشرده و کم‌مصرف

• سرعت ۳۰ نانوثانیه: کارایی خوب برای اکثر نیازهای عمومی و کنترلی

• خروجی‌های Non-Inverting با درایو TTL استاندارد: راه‌اندازی مستقیم بارهای منطقی

• ورودی‌های TTL: اتصال بی‌دردسر با سایر خانواده‌های منطقی TTL

• پکیج DIP-16: نصب و لحیم‌کاری آسان، محبوب در نمونه‌سازی، تعمیرات و آموزش

• برند Texas Instruments: کیفیت تضمین‌شده، مستندات کامل و پشتیبانی جهانی

🎯 جمع‌بندی:
SN74LS174N یک رجیستر (Hex) D-Type فلیپ‌فلاپ با خروجی‌های غیرمعکوس و Master Reset مشترک از خانواده کم‌مصرف LS TTL ساخت Texas Instruments است. با تأخیر انتشار ۳۰ نانوثانیه، ولتاژ کاری ۴.۷۵ تا ۵.۲۵ ولت و پکیج DIP-16، این آیسی انتخابی کلاسیک، کم‌مصرف و مقرون‌به‌صرفه برای ذخیره‌سازی و هم‌زمان‌سازی داده‌ها در انواع سیستم‌های دیجیتال TTL است. SN74LS174N با وجود پایه Clear قدرتمند و مصرف انرژی بهینه، یک قطعه بنیادین و همیشه قابل اعتماد در جعبه ابزار طراحان منطق TTL به‌شمار می‌آید.
