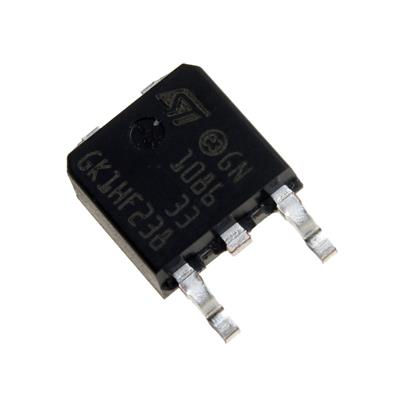

LD1086DT33

نام کارخانه‌ای:
LD1086DT33
پکیج:
TO-252 D-PAK
بسته‌بندی:
Tube - 75 عدد
دیتاشیت:
روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه

مشخصات LD1086DT33

LD1086DT33 از خانواده رگولاتور LDO می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند STMicroelectronics
  • پکیج TO-252
  • دقت 10 میلی ولت
  • نوع نصب روی برد SMD
  • منفی یا مثبت Positive قطب
  • حداقل دمای عملیاتی -40 درجه سانتیگراد
  • حداکثر دمای عملیاتی +125 درجه سانتیگراد
  • تعداد خروجی 1 خروجی
  • حداکثر ولتاژ ورودی 30 ولت
  • جریان خروجی 1.5 آمپر
  • نوع خروجی Fixed
  • ولتاژ رهایی 1.3 ولت
  • حداقل ولتاژ خروجی 3.234 ولت
  • حداکثر ولتاژ خروجی 3.366 ولت
  • حداقل ولتاژ ورودی 30 ولت

LD1086DT33

یک رگولاتور ولتاژ خطی با افت کم (Low Dropout) و خروجی ثابت ۳.۳ ولت از شرکت STMicroelectronics. این قطعه در پکیج TO-252 (D-PAK) ارائه می‌شود و با قابلیت تحمل جریان بالا (۱.۵ آمپر) و مقاومت در برابر ولتاژ ورودی بسیار بالا (۳۰ ولت)، یک راه‌حل صنعتی و مستحکم برای کاربردهایی است که نیاز به تبدیل ولتاژهای صنعتی یا خودرویی به یک ریل ۳.۳V پایدار و دقیق تحت بارهای سنگین دارند.

🧩 مشخصات کلی:

  • نوع: رگولاتور ولتاژ خطی با افت کم (Low-Dropout Linear Regulator)

  • دارای محافظت‌های: قطع حرارتی و محدودیت جریان.

💡 کاربردهای اصلی:

  • سیستم‌های خودرویی و صنعتی 24V: تبدیل مستقیم و ایمن ولتاژهای پرنوسان (~14V-30V) به یک ریل 3.3V فوق‌پایدار برای ECUها، سنسورهای پیشرفته و پردازنده‌های کنترل.

  • تجهیزات شبکه و ارتباطی صنعتی: تغذیه ماژول‌های پرقدرت، سوئیچ‌ها و روترهایی که در محیط‌های الکتریکی خشن کار می‌کنند.

  • پست-رگولیشن در منابع تغذیه سوئیچینگ با خروجی بالا: برای فیلتر نهایی نویز و ایجاد یک ولتاژ ۳.۳V "تمیز" برای مدارهای حساس آنالوگ و دیجیتال.

  • منابع تغذیه برای بردهای توسعه FPGA و پردازنده‌های پرسرعت که به جریان بالا و ورودی انعطاف‌پذیر نیاز دارند.

✅ مزایا:

  • تحمل ولتاژ ورودی بسیار بالا (30V): برجسته‌ترین ویژگی؛ امکان اتصال مستقیم به منابع ولتاژ صنعتی و خودرویی را با خیال راحت فراهم می‌کند.

  • جریان خروجی قابل توجه (1.5A): پشتیبانی از بارهای سنگین و چندین ماژول به صورت همزمان.

  • دقت ولتاژ خوب (0.3%): برای اکثر کاربردهای صنعتی و دیجیتال پیشرفته کافی و مطمئن است.

  • پکیج حرارتی برتر (D-PAK): بهترین گزینه برای مدیریت حرارت در رگولاتورهای سطح‌نصب پرتوان.

  • کیفیت و قابلیت اطمینان STMicroelectronics: مناسب برای محصولات نهایی با چرخه عمر طولانی.

🎯 جمع‌بندی:
LD1086DT33 یک «دژ مستحکم برای تبدیل ولتاژهای صنعتی به ۳.۳ ولت» است. این قطعه با ترکیب مقاومت استثنایی در برابر ولتاژهای ورودی بالا، توان تحمل جریان قابل توجه و دقت خوب، یک راه‌حل مطمئن و خستگی‌ناپذیر برای سخت‌ترین شرایط کاری ارائه می‌دهد. انتخاب آن نشان‌دهنده اولویت مطلق طراح بر قابلیت اطمینان، محافظت در برابر نوسانات و پایداری طولانی‌مدت سیستم تحت بار کامل است. این رگولاتور برای کاربردهای خودرویی، کنترل صنعتی، مخابراتی و هر سیستمی که در محیط الکتریکی خشن و با ولتاژهای بالا کار می‌کند، انتخابی ایده‌آل و غالباً ضروری محسوب می‌شود. موفقیت در استفاده از آن مستقیماً به توانایی طراح در مدیریت حرارت فوق‌العاده بالا بستگی دارد.



Features انتخاب ویژگی
Tolerance 10 mV ≤ = ≥
Polarity Positive Type
Output Current 1.5 A ≤ = ≥
Number of Output 1 Output ≤ = ≥
Output Type Fixed
Output Voltage (Max) 3.366 V ≤ = ≥
Dropout Voltage 1.3 V ≤ = ≥
Output Voltage (Min) 3.234 V ≤ = ≥
Input Voltage MIN 30 V ≤ = ≥
Input Voltage MAX 30 V ≤ = ≥
Mounting Style SMD
Minimum Operating Temperature -40 °C ≤ = ≥
Maximum Operating Temperature +125 °C ≤ = ≥
Brand STMicroelectronics
Package TO-252
