NRF24L01 GOOD QUALITY

nRF24L01+ Good Quality

یک ماژول ارتباط بی‌سیم فرکانس رادیویی (RF) بسیار محبوب و گسترده است که حول تراشه nRF24L01+ ساخته شده است. این ماژول به دلیل قیمت بسیار پایین و عملکرد قابل قبول، به یکی از پراستفاده‌ترین ماژول‌ها در پروژه‌های صنعتی تبدیل شده است.

🧩 مشخصات کلی:

• نوع: ترانسیور (فرستنده-گیرنده) بی‌سیم دوطرفه

• باند فرکانسی: 2.4 GHz ISM Band (مشابه وای‌فای و بلوتوث، اما در کانال‌های متفاوت)

• مدولاسیون: GFSK (Gaussian Frequency Shift Keying)

• رابط کنترل: SPI (Serial Peripheral Interface)

• توان خروجی: قابل تنظیم (از -18dBm تا 0dBm)

• برد عملیاتی: تا 100 متر در فضای باز (بسته به نسخه و شرایط محیط)

⚙️ مشخصات فنی کلیدی:

• ولتاژ کاری: 1.8V

• حساسیت گیرنده: -82dBm @ 2Mbps, -85dBm @ 1Mbps, -94dBm @ 250kbps

• کانال‌های ارتباطی: 125 کانال مستقل (از 2.400GHz تا 2.525GHz)

• پشتیبانی از شبکه: حداکثر 6 لینک (Pipe) به طور همزمان برای ایجاد شبکه‌های Star یا Mesh ساده

• بسته داده (Payload Size): 1 تا 32 بایت به ازای هر پکت

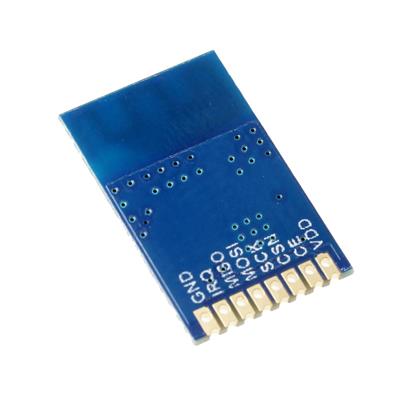

🔌 پین‌های کلیدی:

1. VCC: تغذیه 1.8V

2. GND: زمین.

3. CE (Chip Enable): فعال‌سازی تراشه برای ارسال یا دریافت.

4. CSN (Chip Select Not): انتخاب تراشه برای ارتباط SPI.

5. SCK (Serial Clock): کلاک SPI.

6. MOSI (Master Out Slave In): داده از میکروکنترلر به ماژول.

7. MISO (Master In Slave Out): داده از ماژول به میکروکنترلر.

8. IRQ (Interrupt Request): وقفه برای اطلاع از دریافت داده یا ارسال موفق.

💡 کاربردهای اصلی:

• کنترل از راه دور (Remote Control): اسباب‌بازی‌ها، ربات‌ها، کوادکوپترها.

• خانه هوشمند (Smart Home): کنترل لامپ، پریز و سنسورها.

• شبکه‌های سنسور بی‌سیم (WSN): مانیتورینگ دما، رطوبت و سایر داده‌ها.

• گیمینگ: ساخت گیم‌پد و تجهیزات بازی بی‌سیم.

• جایگزین ارتباط سیمی بین دو دستگاه در فاصله نزدیک.

✅ مزایا (ویژگی‌های یک نمونه با کیفیت خوب):

• قیمت بسیار پایین و مقرون به صرفه.

• مصرف توان بسیار کم، مناسب برای کاربردهای باتری‌دار.

• راه‌اندازی نسبتاً آسان با کتابخانه‌های گسترده (مانند RF24 برای آردوینو).

• ارتباط دوطرفه (Full Duplex) و پشتیبانی از چندین کانال.

• پکیج بسیار فشرده و مناسب برای طراحی‌های کم‌حجم.

• پایداری مناسب در محیط‌های بدون نویز شدید.

🎯 جمع‌بندی نهایی:

ماژول nRF24L01+ یک انتخاب عالی، ارزان و همه‌فن‌حریف برای پروژه‌های بی‌سیم است. یک نمونه با کیفیت خوب در کنار رعایت نکات طراحی (به ویژه ولتاژ 1.8V و منبع تغذیه پایدار)، می‌تواند عملکردی بسیار پایدار و قابل اطمینان ارائه دهد. این ماژول نقطه شروع ایده‌آلی برای یادگیری و پیاده‌سازی ارتباطات RF است
