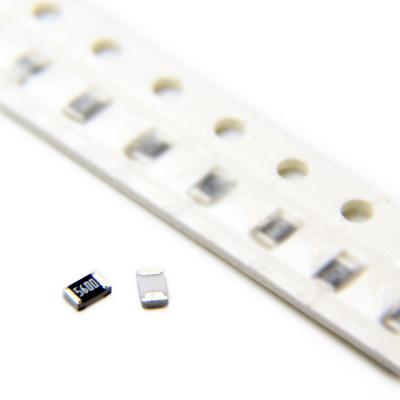

RESISTOR 560OHMS 0805 1% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت متوسط و دقت بالا. این قطعه در پکیج متعادل و پرکاربرد 0805 ارائه می‌شود که ترکیب ایده‌آلی از دقت بهبودیافته، اندازه مناسب و قابلیت اطمینان را برای طراحی‌های حرفه‌ای و با کیفیت فراهم می‌کند. مقاومت 560 اهم با تلورانس 1%، انتخابی بهینه برای کاربردهایی است که به تکرارپذیری و دقت نیاز دارند.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 560 اهم (Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 125mW (0.125W)

• نوع بسته‌بندی: 0805 (2012 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 560Ω

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری DC: 150V

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• تقسیم‌کننده ولتاژ دقیق: در مدارهای مرجع ولتاژ، سنسورها و مبدل‌های آنالوگ-به-دیجیتال (ADC) که به نسبت تقسیم ولتاژ دقیق و قابل تکرار نیاز دارند (اغلب در ترکیب با مقاومت‌های 1% دیگر).

• مقاومت‌های فیدبک در منابع تغذیه با دقت تنظیم‌پذیری بالا: برای تنظیم دقیق‌تر و پایدارتر ولتاژ خروجی در منابع تغذیه خطی و سوئیچینگ.

• محدودکننده جریان با دقت تکرارپذیر: برای راه‌اندازی LEDها یا سنسورهایی که نیاز به روشنایی یا جریان بایاس دقیق و یکسان در تمامی نمونه‌های تولیدی دارند.

• مقاومت‌های بایاس در مدارهای تقویت‌کننده عملیاتی دقیق (Precision Op-amps): که در آن‌ها بهره یا نقطه کار مدار به مقدار دقیق مقاومت وابسته است.

• مقاومت Pull-up/Pull-down در مدارهای حساس آنالوگ یا دیجیتال که در آن‌ها تلورانس پایین‌تر مقاومت به کاهش تغییرپذیری (Variation) در آستانه‌های سوئیچینگ یا سطح سیگنال کمک می‌کند.

• کاربردهای صنعتی، ابزار دقیق و پزشکی که نیاز به عملکرد قابل اطمینان و تکرارپذیر در تولید انبوه دارند.

✅ مزایا:

• دقت عالی (1%) در یک مقدار پرکاربرد: ترکیب مقدار مقاومت استاندارد 560Ω با دقت 1%، آن را به یک قطعه ایده‌آل برای طراحی‌های با کیفیت و قابل تکرار تبدیل می‌کند.

• پکیج 0805: اندازه متعادل که هم برای صرفه‌جویی در فضا مناسب است و هم برای نمونه‌سازی و تعمیر دستی نسبت به پکیج‌های کوچک‌تر (مانند 0603) به مراتب آسان‌تر است. استحکام مکانیکی و حرارتی خوبی دارد.

• ولتاژ کاری مناسب (150V): ایمنی کافی برای اکثر کاربردهای آنالوگ و صنعتی با ولتاژهای معمول (5V, 12V, 24V, 48V).

• ضریب دمایی خوب (±100 ppm/°C): پایداری دمایی قابل قبول که همراه با دقت اولیه 1٪، عملکرد پایدارتری را تضمین می‌کند.

• توان نامی کافی (125mW): برای اکثر کاربردهای سیگنال‌دهی و محدودکردن جریان کم‌توان، حاشیه ایمنی مناسبی ارائه می‌دهد.

🎯 جمع‌بندی:
این مقاومت 560 اهم در پکیج 0805 با دقت 1%، نماد یک انتخاب حرفه‌ای، آگاهانه و متعادل بین اندازه، دقت و قابلیت کار است. این قطعه برای طراحی‌هایی انتخاب می‌شود که در آن‌ها تکرارپذیری، دقت و قابلیت اطمینان مهم هستند، اما فضای کافی برای استفاده از پکیج‌های بزرگ‌تر (مانند 1206) وجود ندارد. انتخاب آن به جای نسخه 5%، نشان‌دهنده توجه طراح به جزئیات، کاهش تغییرپذیری در تولید انبوه و ارتقای عملکرد کلی سیستم است. این مقاومت برای طراحی‌های صنعتی با چگالی متوسط، محصولات با کیفیت بالا، نمونه‌های اولیه نهایی و هر پروژه‌ای که عملکرد دقیق و قابل اطمینان در یک بسته‌بندی جمع و جور مورد انتظار است، انتخابی ایده‌آل و بسیار توصیه شده می‌باشد.
