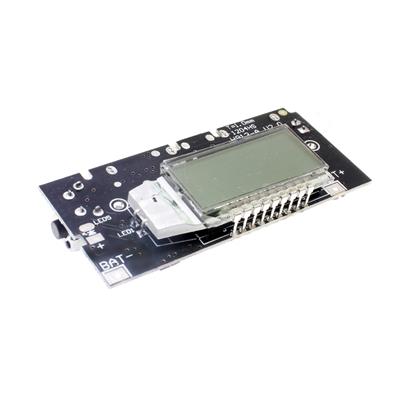

ماژول پاور بانک 2.1 آمپر مدل h913 با نمایشگر LCD

ترکیب ماژول پاوربانک و ال سی دی (Power Bank Module + LCD)

ترکیب ماژول پاوربانک و ال سی دی یک سیستم کامل برای نمایش اطلاعات و تأمین انرژی پروژه‌های قابل حمل ایجاد می‌کند. این ترکیب برای پروژه‌های IoT، سیستم‌های مانیتورینگ و دستگاه‌های قابل حمل ایده‌آل است.

🧩 مشخصات کلی سیستم:

• منبع تغذیه: باتری لیتیوم-پلیمر (Li-Po) یا لیتیوم-یون (Li-ion)

• ولتاژ کاری: ۳٫۷V (باتری) - ۵V (خروجی)

• ماژول پاوربانک: مدیریت شارژ و دشارژ

• ال سی دی: نمایشگر کاراکتری یا گرافیکی

• کنترلر: آردوینو، ESP32 یا میکروکنترلر دیگر

⚙️ مشخصات فنی کلیدی:

۱. ماژول پاوربانک:

• ولتاژ ورودی شارژ: ۵V DC (میکرو USB)

• ولتاژ خروجی: ۵V DC (USB-A)

• جریان شارژ: ۱A (قابل تنظیم)

• جریان دشارژ: تا ۲A

• محافظت: Overcharge, Over-discharge, Short-circuit

۲. ماژول ال سی دی:

• نوع: 16x2 کاراکتری یا 128x64 پیکسل گرافیکی

• رابط: I2C یا موازی

• ولتاژ کاری: ۵V یا ۳٫۳V

• پشتیبانی از کاراکترهای فارسی: در برخی مدل‌ها

۳. باتری:

• ولتاژ اسمی: ۳٫۷V

• ظرفیت: ۱۰۰۰mAh تا ۱۰۰۰۰mAh

• نوع: Li-Po یا Li-ion با PCB محافظ

💡 کاربردهای اصلی:

• سیستم‌های مانیتورینگ قابل حمل

• دستگاه‌های اندازه‌گیری مستقل

• نمایشگر اطلاعات باتری

• پروژه‌های آموزشی مستقل از برق

• ایستگاه‌های اندازه‌گیری محیطی

✅ مزایا:

• قابلیت حمل و استقلال از برق شهری

• نمایش اطلاعات

• مدیریت هوشمند انرژی

• امکان شارژ مجدد

• طراحی جمع و جور

⚠️ محدودیت‌ها:

• مصرف انرژی ال سی دی نسبتاً بالا

• نیاز به مدیریت خواب (sleep mode)

• محدودیت زمان کارکرد با باتری

• حساسیت باتری به دما

⚡ نکات مهم:

۱. بهینه‌سازی مصرف انرژی:

• استفاده از خواب عمیق (Deep Sleep) برای میکروکنترلر

• خاموش کردن backlight ال سی دی در مواقع غیرضروری

• کاهش فرکانس CPU

۲. مدیریت باتری:

• استفاده از باتری با ظرفیت مناسب

• اضافه کردن مدار تقسیم ولتاژ برای مانیتورینگ باتری

• پیاده‌سازی هشدار سطح باتری پایین

۳. نمایش بهینه اطلاعات:

• استفاده از صفحه‌نمایش خلاصه

• به‌روزرسانی صفحه فقط در صورت نیاز

• استفاده از نمادها و ایکون‌ها

🔍 انواع ترکیب‌های پیشنهادی:

• پاوربانک + LCD 16x2 + Arduino Nano

• پاوربانک + OLED + ESP32

• پاوربانک + TFT LCD + STM32

🎯 جمع‌بندی:

ترکیب ماژول پاوربانک و ال سی دی یک راه‌حل عالی برای پروژه‌های مستقل و قابل حمل است. این سیستم با امکان نمایش اطلاعات و تأمین انرژی مستقل، برای پروژه‌های میدانی و دستگاه‌های قابل حمل recommended می‌باشد.

توصیه نهایی: برای افزایش زمان کارکرد، recommended است از نمایشگرهای OLED به جای LCD و از خواب عمیق میکروکنترلر استفاده شود
