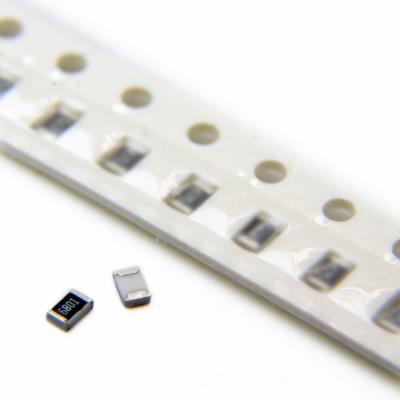

RESISTOR 6.8KOHMS 0805 1% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت متوسط-بالا و دقت بالا. این قطعه در پکیج متداول و همه‌کاره 0805 ارائه می‌شود که نقطه تعادل ایده‌آلی بین دقت بهبودیافته، اندازه مناسب و قابلیت اطمینان را برای طراحی‌های حرفه‌ای و دقیق‌تر فراهم می‌کند. مقاومت 6.8 کیلواهم با تلورانس 1%، یک انتخاب کلیدی در طراحی‌های آنالوگ و تقسیم ولتاژ با نیاز به تکرارپذیری است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 6.8 کیلواهم (kΩ) یا 6800 اهم (Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 125mW (0.125W)

• نوع بسته‌بندی: 0805 (2012 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 6.8kΩ

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری DC: 150V

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• تقسیم‌کننده ولتاژ دقیق: در مدارهای مرجع ولتاژ، سنسورها و مبدل‌های آنالوگ-به-دیجیتال (ADC) که به نسبت تقسیم ولتاژ دقیق و قابل تکرار نیاز دارند (مثلاً در ترکیب با مقاومت‌های 10kΩ یا 15kΩ 1% برای ایجاد ولتاژهای مرجع خاص).

• مقاومت‌های Pull-up/Pull-down با دقت بالا در طراحی‌های فشرده‌تر: برای خطوط ارتباطی حساس (مانند I²C در فرکانس‌های بالاتر) که در آن‌ها تلورانس پایین‌تر مقاومت به بهبود یکنواختی زمان بالا‌آمدن (Rise Time) و کاهش تغییرپذیری بین کانال‌ها کمک می‌کند.

• مقاومت‌های فیدبک در تقویت‌کننده‌های عملیاتی دقیق (Precision Op-amps): برای تعیین بهره با دقت بالا در پیکربندی‌های غیروارونگر یا وارونگر.

• مقاومت‌های بایاس در مدارهای آنالوگ حساس که نقطه کار یا جریان بایاس به مقدار دقیق مقاومت وابسته است.

• مدارهای زمان‌بندی RC با ثابت زمانی دقیق: در نوسان‌سازها یا فیلترهایی که فرکانس یا ثابت زمان نیاز به دقت و پایداری بیشتری دارد.

• کاربردهای صنعتی، ابزار دقیق و در تجهیزات پزشکی که نیاز به عملکرد قابل اطمینان و تکرارپذیر در تولید انبوه دارند.

✅ مزایا:

• دقت عالی (1%) در یک مقدار کلیدی: 6.8kΩ یک مقدار استاندارد و مهم در سری E24 است. ترکیب آن با دقت 1%، عملکرد دقیق و تکرارپذیر را در طراحی‌های حیاتی تضمین می‌کند.

• پکیج 0805: اندازه ایده‌آل و متعادل که هم صرفه‌جویی معقولی در فضا ایجاد می‌کند و هم برای نمونه‌سازی، تعمیر و بازرسی بصری به مراتب ساده‌تر از پکیج‌های کوچک‌تر (0603) است. استحکام مکانیکی و مقاومت حرارتی خوبی دارد.

• ولتاژ کاری مناسب (150V): ایمنی کافی برای اکثر کاربردهای آنالوگ و صنعتی با ولتاژهای معمول (12V, 24V, 48V) و حتی ولتاژهای بالاتر در مدارهای سیگنال.

• ضریب دمایی خوب (±100 ppm/°C): پایداری دمایی قابل قبول که همراه با دقت اولیه 1٪، اطمینان بیشتری در عملکرد در بازه دمایی گسترده‌تر ایجاد می‌کند.

• توان نامی کافی (125mW): برای تمامی کاربردهای سیگنال‌دهی، Pull-up و تقسیم ولتاژ، حاشیه ایمنی مناسبی دارد.

🎯 جمع‌بندی:
این مقاومت 6.8 کیلواهم در پکیج 0805 با دقت 1%، نمادی از یک انتخاب مهندسی آگاهانه و متعادل است. این قطعه برای طراحی‌هایی انتخاب می‌شود که در آن‌ها دقت، تکرارپذیری و قابلیت اطمینان مورد نیاز است، اما محدودیت فضای شدید (که نیاز به 0603 دارد) وجود ندارد. انتخاب آن به جای نسخه 5%، نشان‌دهنده توجه به کیفیت، کاهش واریانس در تولید و ارتقای عملکرد سیستم است. این مقاومت برای طراحی‌های صنعتی با کیفیت، محصولات حرفه‌ای، نمونه‌های اولیه نهایی و هر پروژه‌ای که عملکرد دقیق و مستند در یک فرم فاکتور جمع و جور مورد انتظار است، انتخابی ایده‌آل و بسیار توصیه‌شده می‌باشد.
