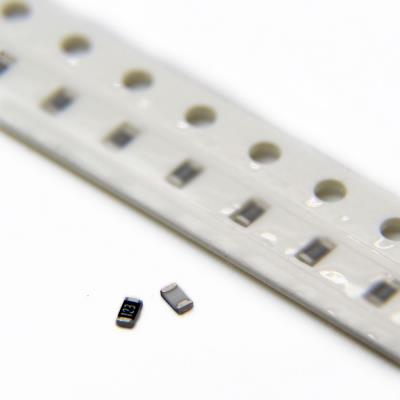

RESISTOR 12KOHMS 0603 5% SMD

یک مقاومت ثابت (فیلم ضخیم) با مقدار 12 کیلواهم است که توسط Anhui Vico Technologies Co تولید شده است. این قطعه در پکیج سطح‌نشین مینیاتوری و استاندارد 0603 ارائه می‌شود و برای کاربردهای عمومی در مدارهای الکترونیکی فشرده و کم‌توان که به مقادیر مقاومت متوسط تا بالا نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• مقاومت اسمی: 12 kΩ (کیلواهم)

• تلرانس (دقت): ±5%

• توان نامی: 100 mW (میلی‌وات)

• ولتاژ کاری DC حداکثر: 75 V

• کاربرد: عمومی (General Application)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 12 kΩ

• تلرانس: ±5%

• توان نامی در دمای 70°C: 100 mW

• حداکثر ولتاژ مجاز DC: 75 V

• ضریب دمایی (TCR): -100 ppm/°C (حداقل)

• دامنه دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های pull-up و pull-down: در خطوط دیجیتال میکروکنترلرها، سنسورها و رابط‌های ارتباطی برای تعیین سطح منطقی در حالت بی‌کاری، به ویژه در مدارهای 3.3V و 5V.

• تقسیم‌کننده ولتاژ (Voltage Divider): در مدارهای نظارت بر ولتاژ (باتری، منبع تغذیه)، سنسورهای ولتاژ و تنظیم سطح سیگنال آنالوگ.

• مقاومت‌های فیدبک (Feedback Resistors): در کنار تقویت‌کننده‌های عملیاتی (Op-Amp) برای تنظیم بهره در مدارهای تقویت‌کننده، فیلتر یا مبدل جریان به ولتاژ.

• مقاومت‌های بایاس (Bias Resistors): برای تنظیم نقطه کار ترانزیستورها در مراحل تقویت‌کننده یا سوئیچینگ.

• مدارهای زمان‌بندی و نوسان‌ساز: در ترکیب با خازن‌ها برای ایجاد ثابت زمانی (مثلاً در مدارهای RC، رله‌های زمانی ساده یا نوسان‌سازهای آرام).

• بار خروجی (Load Resistor): در خروجی برخی مدارها برای بهبود پایداری یا ایجاد یک بار حداقلی.

• کاربردهای عمومی در طراحی‌های فشرده مانند دستگاه‌های قابل حمل، ماژول‌های ارتباطی و بردهای کنترل.

✅ مزایا و ویژگی‌ها:

• پکیج 0603: اندازه ایده‌آل برای صرفه‌جویی حداکثری در فضای برد مدار چاپی (PCB) در طراحی‌های مدرن، در حالی که هنوز برای نصب و تعمیر دستی قابل مدیریت است.

• مقدار مقاومت مفید (12kΩ): یک مقدار استاندارد در سری E24 که به‌طور گسترده در طراحی‌های آنالوگ و دیجیتال استفاده می‌شود.

• ضریب دمایی نسبتاً مناسب (-100 ppm/°C): پایداری دمایی بهتری نسبت به مقاومت‌های ارزان‌قیمت با تلرانس دمایی ضعیف ارائه می‌دهد.

• توان 100mW: برای اکثر کاربردهای سیگنال، کنترل و رابط‌سازی در مدارهای کم‌توان (با جریان‌های در حد میکروآمپر یا میلی‌آمپر) کاملاً کافی است.

• دامنه دمای عملیاتی گسترده: مناسب برای کاربردهای صنعتی و مصرفی در محدوده دمایی وسیع.

🎯 جمع‌بندی:
این مقاومت 12 کیلواهمی 0603 با دقت 5% یک قطعه اساسی، اقتصادی و همه‌کاره برای طراحی‌های الکترونیکی فشرده و کم‌توان است. ترکیب اندازه مینیاتوری، مقدار پرکاربرد و پایداری دمایی قابل قبول، آن را به گزینه‌ای ایده‌آل برای کاربردهای pull-up/pull-down، تقسیم ولتاژ، فیدبک تقویت‌کننده‌ها و مدارهای زمان‌بندی در دستگاه‌های مدرن تبدیل می‌کند. این مقاومت تعادل مناسبی بین ابعاد، هزینه و عملکرد عمومی برقرار می‌سازد.
