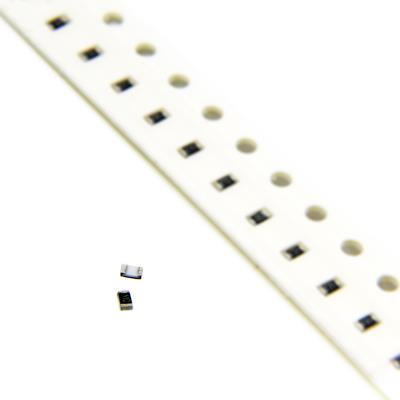

RESISTOR 1MOHMS 0603 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت بسیار بالا (مگااهم) در ابعاد فوق‌العاده فشرده. این قطعه در پکیج مینیاتوری 0603 ارائه می‌شود که چالش برانگیزترین و پیشرفته‌ترین فرم فاکتور برای ادغام مدارهای با امپدانس فوق‌بزرگ در فضاهای به شدت محدود است. مقاومت 1 مگااهم در این سایز، یک قطعه تخصصی برای کاربردهای فوق‌حساس و فشرده محسوب می‌شود.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 1 مگااهم (MΩ) یا 1,000,000 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 100mW (0.1W)

• نوع بسته‌بندی: 0603 (1608 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 1MΩ

• حداکثر توان قابل تحمل: 100mW

• حداکثر ولتاژ کاری DC: 75V

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های Pull-up با مصرف جریان ناچیز در طراحی‌های میکرو: برای خطوط سیگنال‌دهی که در حالت بیکار باید مصرف جریان آن‌ها در حد نانوآمپر باشد، مانند پایه‌های حالت خواب (Sleep Mode) در ریزپردازنده‌های فوق‌کم‌مصرف یا سنسورهای محیطی خاص.

• مقاومت‌های بایاس با امپدانس بالا در آی سی‌ها و ماژول‌های فوق‌فشرده: در بخش‌های آنالوگ داخلی تراشه‌هایی که فضای بیرونی بسیار محدود است.

• مدارهای زمان‌بندی RC با ثابت زمانی بسیار طولانی در فضای میکرو: در ترکیب با خازن‌های 0603 ظرفیت بالا (میکروفارادی) برای ایجاد تاخیرهای طولانی در گجت‌های کوچک (با در نظر گرفتن محدودیت‌های نشتی).

• بارهای الکترونیکی با امپدانس بالا برای تست‌های خاص در تجهیزات قابل حمل.

• کاربردهای ویژه و محدود در تحقیقات پیشرفته، حسگرهای مینیاتوری و الکترونیک پزشکی قابل حملی که فضا از همه چیز مهم‌تر است.

✅ مزایا:

• ابعاد فوق‌العاده کوچک (0603): تنها مزیت اصلی و دلیل انتخاب آن، امکان قرارگیری در طراحی‌هایی با چگالی قطعات بسیار بالا و فضای به شدت محدود است.

• مقدار مقاومت بالا در اندازه میکرو: تحقق یک مقدار مگااهمی در چنین فضای کوچکی، از نظر فنی قابل توجه است.

• مناسب برای فرآیند مونتاژ خودکار (SMT) پیشرفته در تولیدات انبوه محصولات فوق‌فشرده.

🎯 جمع‌بندی:
این مقاومت 1 مگااهم در پکیج 0603 با دقت 5%، یک قطعه نخبه و چالش‌برانگیز در مرزهای طراحی الکترونیک فشرده است. انتخاب آن هرگز یک انتخاب ساده یا اولیه نیست، بلکه یک ضرورت ناگزیر برای طراحی‌های فوق‌پیشرفته و مینیاتوری است که در آن فضا از هر پارامتر دیگری باارزش‌تر است. استفاده موفق از آن مستلزم دانش عمیق از اثرات پارازیتی، فرآیندهای تولید بسیار تمیز، و طراحی برد با در نظرگیری تمام ملاحظات عایقی است. این قطعه برای تعداد بسیار محدودی از محصولات مصرفی پیشرفته، تجهیزات تحقیقاتی مینیاتوری یا کاربردهای بسیار خاص مناسب است و برای اکثر پروژه‌های عمومی یا حتی صنعتی معمول کاملاً نامناسب می‌باشد.
