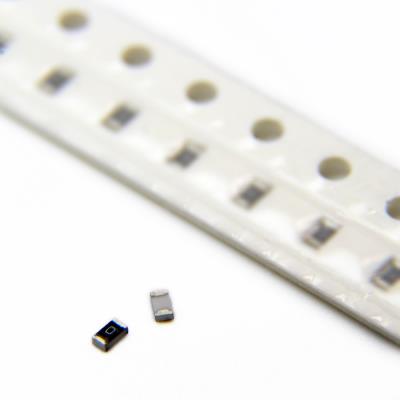

RESISTOR 0OHMS 0603 5% SMD

یک جامپر (Jumper) یا اتصال دهنده از نوع SMD با مقاومت اسمی صفر اهم. این قطعه در پکیج مینیاتوری 0603 ارائه می‌شود و عملکردی کاملاً مکانیکی و الکتریکی به عنوان یک سیم پیوندی (Wire Link) روی برد مدار چاپی دارد. هدف اصلی آن اتصال مستقیم دو نقطه در مدار بدون اعمال هیچ گونه مقاومت الکتریکی قابل توجه یا عملکرد الکترونیکی است.

🧩 مشخصات کلی:

• نوع: مقاومت صفر اهم (Zero-Ohm Resistor / Jumper)

• فناوری: فیلم ضخیم (Thick Film) - معمولاً یک لایه رسانای کم‌مقاومت

• مقدار مقاومت: 0 اهم (Ω) - مقدار اسمی

• تحمل (دقت): ±5%

• توان نامی (Rating): 100mW (0.1W) - محدودیت جریان بر اساس حرارت

• نوع بسته‌بندی: 0603 (1608 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقاومت واقعی (مقاومت DC): معمولاً کمتر از 50 میلی‌اهم (mΩ) [0.05 Ω]

• حداکثر توان قابل تحمل: 100mW

• حداکثر ولتاژ کاری DC: 75V

• ضریب دمایی (TCR): ±800 ppm/°C (برای یک اتصال دهنده اهمیتی ندارد)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• اتصال مسیرهای مختلف روی برد: برای پر کردن فاصله بین دو ترک (Trace) یا اتصال نقاطی که در لایه‌های مختلف برد قرار دارند، زمانی که مسیر مستقیم نمی‌تواند ترسیم شود.

• جایگزین جامپرهای سیمی یا دوخواب (DIP Switch): برای پیکربندی مدار یا انتخاب گزینه‌های مختلف در تولید انبوه (با لحیم‌کاری یا عدم لحیم‌کاری آن).

• یکسان‌سازی فرآیند مونتاژ (SMT): جایگزین کردن یک قطعه SMD به جای یک سیم برای ساده‌سازی فرآیند مونتاژ خودکار و کاهش هزینه مونتاژ دستی.

• اندازه‌گیری جریان (به صورت موقت): می‌توان به جای آن یک مقاومت شنت دقیق لحیم کرد تا جریان شاخه را اندازه گرفت (در مرحله نمونه‌سازی).

• عملکرد به عنوان فیوز قابل لحیم‌کاری: در صورت اتصال کوتاه یا جریان بیش از حد، می‌سوزد و مدار را قطع می‌کند (هرچند یک فیوز واقعی قابل اطمینان‌تر است).

✅ مزایا:

• یکسان‌سازی در فرآیند تولید: ماشین‌های SMT می‌توانند آن را دقیقاً مانند یک مقاومت معمولی نصب کنند، بدون نیاز به عملیات اضافه.

• صرفه‌جویی در فضا نسبت به جامپر سیمی: اشغال فضای کم و مرتب‌تر روی برد.

• قابلیت اطمینان مکانیکی بالا: اتصال محکم و بدون خطر شل شدن مانند جامپرهای سیمی.

• انعطاف‌پذیری در طراحی: به طراح اجازه می‌دهد تغییرات آخرین لحظه را بدون بازطراحی کامل برد انجام دهد.

🎯 جمع‌بندی:
این "مقاومت" صفر اهم در پکیج 0603، در واقع یک ابزار طراحی و تولید هوشمندانه است. انتخاب آن یک تصمیم عملی برای بهینه‌سازی فرآیند ساخت، افزایش قابلیت اطمینان مکانیکی و حفظ انعطاف‌پذیری در طراحی است. این قطعه برای ساده‌سازی مونتاژ، ایجاد گزینه‌های پیکربندی، پرکردن فضاهای خالی در طرح‌های پیچیده و به عنوان یک ابزار همه‌کاره در جعبه ابزار طراح انتخابی ایده‌آل و پرکاربرد است. به یاد داشته باشید که این یک قطعه الکترونیکی فعال نیست، بلکه یک اتصال‌دهنده پایپ‌شده است.
