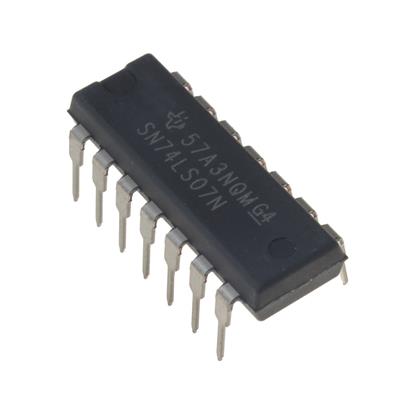

SN74LS07N

SN74LS07N

یک آی‌سی بافر شش‌کاناله (Hex Buffer) با ولتاژ بالا و خروجی کلکتور باز (Open-Collector) از خانواده محبوب Low-power Schottky است که توسط شرکت مشهور Texas Instruments تولید شده است. این قطعه به عنوان یک درایور قدرتمند طراحی شده است که سیگنال را بدون تغییر در منطق (Non-Inverting) تقویت می‌کند. ویژگی منحصر‌به‌فرد این آی‌سی، توانایی تحمل ولتاژهای بالاتر در قسمت خروجی (با وجود تغذیه ۵ ولت) است که آن را برای واسط‌گری بین سطوح مختلف ولتاژ بسیار محبوب کرده است.

🧩 مشخصات کلی:

- نوع قطعه: Hex Buffer / Driver (بافر شش‌تایی)
- نوع عملکرد: Non-Inverting (غیر وارون‌گر)
- تعداد ورودی: 6 ورودی
- تعداد خروجی: 6 خروجی
- ولتاژ کاری (Vcc): 4.75 تا 5.25 ولت
- نوع نصب: Through Hole
- پکیج: DIP-14
- برند: Texas Instruments (TI)
- بازه دمای کاری: 0 تا 70+ درجه سانتی‌گراد

⚙️ ویژگی‌های فنی مهم:

- خروجی کلکتور باز (Open-Collector): این ویژگی اجازه می‌دهد تا خروجی‌ها را با استفاده از یک مقاومت Pull-up به ولتاژهایی بالاتر از ولتاژ تغذیه آی‌سی (تا ۳۰ ولت در این مدل خاص) متصل کنید.
- عملکرد Non-Inverting: سیگنال ورودی را دقیقاً با همان سطح منطقی (بدون معکوس‌سازی) به خروجی منتقل می‌کند.
- تکنولوژی LS: استفاده از فناوری Low-power Schottky که باعث کاهش مصرف توان دستگاه در عین حفظ سرعت سوئیچینگ مناسب می‌شود.
- جریان خروجی بالا: توانایی درایو کردن بارهای با جریان بالا نسبت به گیت‌های منطقی معمولی.

💡 کاربردهای اصلی:

- تطبیق سطح ولتاژ (Level Shifting): تبدیل سیگنال‌های ۵ ولت به ولتاژهای بالاتر (مثلاً ۱۲ یا ۲۴ ولت).
- درایور بارهای سلفی و مقاومتی: راه‌اندازی رله‌ها، لامپ‌ها، موتورهای کوچک و LEDهای توان بالا.
- بافر کردن خطوط داده: تقویت سیگنال برای ارسال به فواصل طولانی‌تر روی برد.
- عملکرد Wired-AND: اتصال چندین خروجی به یکدیگر برای ایجاد گیت‌های منطقی ترکیبی.

✅ مزایا:

- محصول شرکت Texas Instruments که پیشگام و استاندارد اصلی تولید این سری است.
- قابلیت تحمل ولتاژ خروجی بسیار فراتر از ولتاژ تغذیه (High-Voltage Output).
- ۶ کانال مستقل که چگالی قطعات را در مدار کاهش می‌دهد.
- پکیج استاندارد DIP-14 که برای نمونه‌سازی و تعمیر دستگاه‌های قدیمی بسیار ایده‌آل است.

🎯 جمع‌بندی:

SN74LS07N فراتر از یک بافر ساده است؛ این قطعه یک "مترجم ولتاژ" و درایور قدرتمند است. اگر نیاز دارید خروجی یک مدار منطقی ۵ ولتی را به دستگاهی با ولتاژ بالاتر متصل کنید و یا بارهای سنگینی مثل رله را مستقیماً درایو کنید، این آی‌سی از برند TI مطمئن‌ترین ابزار در جعبه‌ابزار مهندسی شماست.
