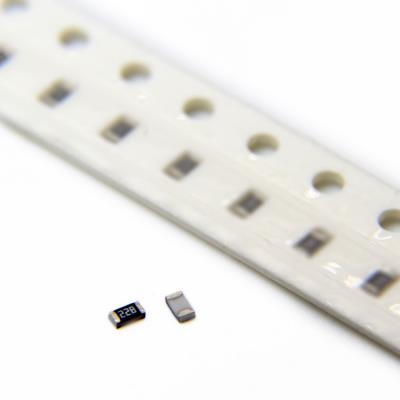

RESISTOR 8.2KOHMS 0603 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت متوسط-بالا در ابعاد فوق‌العاده فشرده. این قطعه در پکیج مینیاتوری 0603 ارائه می‌شود که نقطه تعادل خوبی بین یک مقدار مقاومت کلیدی و کوچک‌ترین اندازه عملی برای کاربردهای آنالوگ و دیجیتال فشرده فراهم می‌کند. مقاومت 8.2 کیلواهم یک مقدار استاندارد و حیاتی در طراحی‌های فشرده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 8.2 کیلواهم (kΩ) یا 8200 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 100mW (0.1W)

• نوع بسته‌بندی: 0603 (1608 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 8.2kΩ

• حداکثر توان قابل تحمل: 100mW

• حداکثر ولتاژ کاری DC: 75V

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• تقسیم‌کننده ولتاژ دقیق در فضای کم: اغلب در ترکیب با مقاومت‌های 0603 دیگر (مانند 1.8kΩ, 2.2kΩ, 10kΩ) برای ایجاد نسبت‌های تقسیم ولتاژ خاص در سنسورهای فشرده، مدارهای مرجع ولتاژ و تنظیم‌کننده‌های آنالوگ درون ماژول‌ها.

• مقاومت Pull-up/Pull-down با امپدانس بهینه در طراحی‌های فشرده: گزینه‌ای بین 4.7kΩ و 10kΩ که تعادل خوبی بین مصرف جریان و سرعت برای خطوط I²C، GPIO و دیگر خطوط دیجیتال در گوشی‌های هوشمند و بردهای کوچک ارائه می‌دهد.

• مقاومت‌های فیدبک در تقویت‌کننده‌های عملیاتی و منابع تغذیه فشرده.

• مدارهای زمان‌بندی RC با ثابت زمانی متوسط: در ترکیب با خازن‌های 0603 برای ایجاد تأخیرهای زمانی یا فرکانس‌های قطع خاص در فضای محدود.

• مقاومت‌های بایاس در مدارهای آنالوگ فشرده با نیاز به امپدانس ورودی بالا.

• کاربردهای عمومی در الکترونیک مصرفی پیشرفته، دستگاه‌های پوشیدنی (Wearables)، سیستم‌های جاسازی‌شده (Embedded) فشرده و بردهای با تراکم بالا (HDI).

✅ مزایا:

• ابعاد فوق‌العاده کوچک (0603): امکان استفاده از یک مقدار مقاومت کلیدی را در فشرده‌ترین طراحی‌ها فراهم می‌کند.

• مقدار مقاومت کلیدی و پرکاربرد: 8.2kΩ یک مقدار استاندارد و مهم در سری E24 است که در طراحی‌های آنالوگ و تقسیم ولتاژ بسیار رایج است.

• پایداری دمایی نسبتاً خوب (±100 ppm/°C): با توجه به سایز بسیار کوچک، TCR مناسبی برای اکثر کاربردهای غیردقیق ارائه می‌دهد.

• مصرف جریان بسیار کم: ایده‌آل برای دستگاه‌های کم‌مصرف و باتری‌محور.

• مناسب برای فرآیند مونتاژ خودکار (SMT) با سرعت بالا و تولید انبوه.

🎯 جمع‌بندی:
این مقاومت 8.2 کیلواهم در پکیج 0603 با دقت 5%، یک قطعه اساسی و کاربردی در دنیای الکترونیک فوق‌فشرده است. انتخاب آن نشان‌دهنده اولویت مطلق فضای طراحی بر سهولت کار دستی و حاشیه توانی بالا است. این قطعه برای محصولات مصرفی پیشرفته، طراحی‌های ماژولار مینیاتوری، الکترونیک پزشکی قابل حمل و هر پروژه‌ای که در آن کوچک‌ترین اندازه نهایی از اهمیت حیاتی برخوردار است، انتخابی ایده‌آل و اغلب ضروری می‌باشد. این مقاومت، عملکرد یک مقدار مقاومت حیاتی را در کوچک‌ترین و متداول‌ترین فرم فاکتور مینیاتوری ارائه می‌دهد.
