قطعات محافظ تریستور

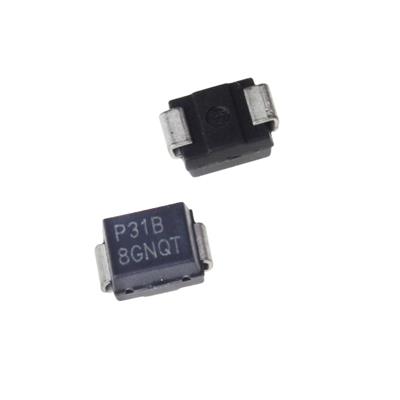

قطعات محافظ تریستور (Thyristor Protection Components) تریستورها در برابر اضافه‌ولتاژ، اضافه‌جریان و نویزهای الکتریکی حساس هستند. برای محافظت از آن‌ها، قطعات زیر استفاده می‌شوند: ۱. وریستور (Varistor - MOV) ✅ حفاظت در برابر اضافه‌ولتاژ → جذب پیک‌های ولتاژی ناگهانی ✅ قرارگیری بین آند و کاتد یا در ورودی تغذیه ۲. دیود هرزگرد (Flyback Diode - Freewheeling Diode) ✅ محافظت در برابر ولتاژ القایی در مدارهای سلفی ✅ معمولاً از دیودهای سریع (مثل 1N4007 یا Schottky) استفاده می‌شود ۳. شبکه RC (Snubber Circuit - RC Filter) ✅ کاهش ولتاژهای ناگهانی و جلوگیری از روشن شدن ناخواسته تریستور ✅ متشکل از یک مقاومت و یک خازن سری ۴. فیوز سریع (Fast-Acting Fuse) ✅ محافظت در برابر اضافه‌جریان → قطع سریع مدار هنگام جریان بیش از حد ✅ مناسب برای مدارهای سوئیچینگ و صنعتی ۵. دیود TVS (Transient Voltage Suppression Diode) ✅ محافظت در برابر نوسانات ولتاژی ناگهانی و الکتریسیته ساکن (ESD) ✅ پاسخ سریع‌تر از وریستور کاربردها: مدارات کنترل صنعتی و درایورهای موتور مدارات روشنایی و منابع تغذیه سوئیچینگ تجهیزات الکترونیکی حساس و سیستم‌های مخابراتی
