SG90 MICRO SERVO MOTOR

نام کارخانه‌ای:
SG90 MICRO SERVO MOTOR
کشور سازنده:
چین
پکیج:
Module

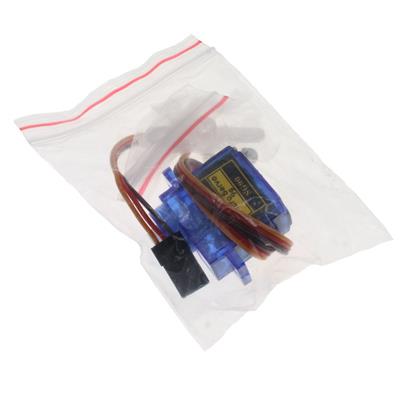

بسته‌بندی:
Bag - 1 عدد

روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه

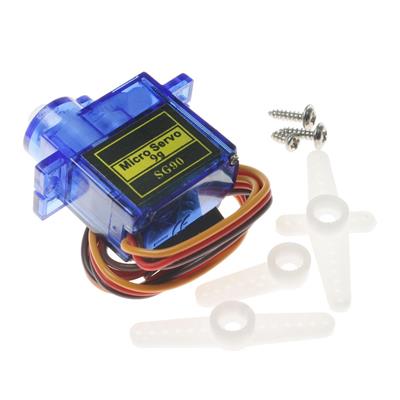

SG90 MICRO SERVO MOTOR - سروو موتور میکرو

یک سروو موتور کوچک و ارزان‌قیمت است که برای کنترل موقعیت زاویه‌ای دقیق در پروژه‌های رباتیک و الکترونیک استفاده می‌شود. این موتور با دریافت سیگنال PWM (مدولاسیون عرض پالس) زاویه محور خود را بین ۰ تا ۱۸۰ درجه تنظیم می‌کند.

🧩 مشخصات کلی:

  • نوع: سروو موتور دیجیتال (Digital Servo Motor)

  • ولتاژ کاری: ۳.۳V تا ۶V DC (ولتاژ بهینه ۴.۸V - ۵V)

  • جریان در حالت بی‌باری: ~۱۰mA

  • جریان تحت بار: ~۱۰۰mA (تا ۳۶۰mA در حالت استال)

  • بسته‌بندی: ۳ سیم با کانکتور استاندارد (مادگی)

⚙️ مشخصات فنی کلیدی:

  • پین‌های اصلی:

    • قرمز (VCC): تغذیه مثبت (۴.۸V - ۵V)

    • قهوه‌ای/سیاه (GND): زمین

    • نارنجی/زرد (SIG): سیگنال کنترل PWM

  • گشتاور: ۱.۶kgf·cm در ولتاژ ۴.۸V | ۲.۲kgf·cm در ولتاژ ۶V

  • سرعت چرخش: ۰.۱۲ ثانیه/۶۰° در ۴.۸V | ۰.۱۰ ثانیه/۶۰° در ۶V

  • دامنه حرکت: ۱۸۰ درجه (۹۰ درجه در هر جهت از نقطه مرکزی)

  • ابعاد: ۲۲.۹ × ۱۲.۲ × ۲۸.۵ میلی‌متر

  • وزن: ۹ گرم

💡 کاربردهای اصلی:

  • ربات‌های کوچک (بازوهای رباتیک، حرکت سر و...)

  • کنترل سطوح پرواز (آیرودینامیک) در هواپیماهای مدل

  • پروژه‌های آردوینو و رزبری پای (درهای اتوماتیک، سیستم‌های)

  • دوربین‌های مداربسته متحرک (PTZ)

 مزایا:

  • قیمت بسیار پایین

  • ابعاد کوچک و وزن سبک

  • نصب و کنترل بسیار آسان با آردوینو

  • دقت زاویه‌ای قابل قبول برای مصارف غیرصنعتی

⚠️ محدودیت‌ها و هشدارهای ایمنی:

  • گشتاور و سرعت پایین برای کاربردهای سنگین

  • در صورت قفل شدن شفت (استال) جریان زیادی می‌کشد و ممکن است بسوزد.

  • از اعمال ولتاژ بیش از ۶V خودداری کنید.

  • از اعمال فشار مکانیکی بیش از حد به شفت خودداری شود.

 نکات مهم راهنمایی و استفاده:

  • منبع تغذیه: برای کار با یک سروو، می‌توان از پین ۵V آردوینو استفاده کرد. برای بیش از یک عدد حتماً از یک منبع تغذیه خارجی مجزا استفاده کنید.

  • سیگنال PWM: پالس‌های کنترل باید۲۰ms (فرکانس ۵۰Hz) و عرض پالس بین ۱۰۰۰µs (۰ درجه) تا ۲۰۰۰µs (۱۸۰ درجه) داشته باشند.

  • مکانیک: از چرخ دنده‌های پلاستیکی ساخته شده؛ از وارد کردن فشار ناگهانی خودداری کنید.

  • نویز: برای کاهش نویز الکتریکی، یک خازن عدسی ۱۰۰nF بین پایه‌های VCC و GND نزدیک به سروو قرار دهید.

🔍 مدل‌های مشابه و جایگزین:

  • MG90S: نسخه‌ی فلزی با چرخ دنده‌های فلزی و گشتاور بالاتر

  • SG92R: نسخه‌ی کوچک‌تر و سبک‌تر با همان مشخصات

  • DS3218MG: سروو با گشتاور بسیار بالا (۲۰kgf·cm) و چرخ دنده فلزی

🎯 جمع‌بندی:
SG90 یک سروو موتور اقتصادی، همه‌فن حریف و محبوب برای مبتدیان و پروژه‌های کوچک آردوینو است. این موتور برای کاربردهای با بار سبک که به دقت بالا نیاز ندارند، گزینه‌ای ایده‌آل محسوب می‌شود


مشخصات SG90 MICRO SERVO MOTOR

SG90 MICRO SERVO MOTOR از خانواده سرو موتور می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Non-Brand
  • پکیج Module
  • نوع Servo Motor
  • مقدار ولتاژ DC 6 ولت
  • کارکرد Motor


Features انتخاب ویژگی
Voltage Rating DC 6 V =
Function Motor
Type Servo Motor
Brand Non-Brand
Package Module
