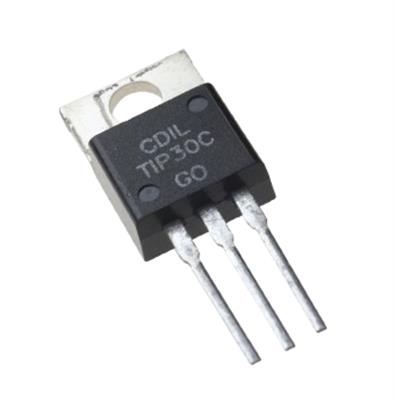

TIP30C

نام کارخانه‌ای:
TIP30C
پکیج:
TO-220AB
بسته‌بندی:
Tube - 50 عدد
دیتاشیت:
روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه

مشخصات TIP30C

TIP30C از خانواده ترانزیستور دو قطبی می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Continental Device India
  • پکیج TO-220AB
  • اتلاف قدرت 30 وات
  • نوع نصب روی برد Through Hole
  • تعداد کانال 1 کانال
  • منفی یا مثبت PNP قطب
  • ولتاژ کلکتور-امیتر 100 ولت
  • جریان کلکتور 1 آمپر
  • حداقل دمای عملیاتی -65 درجه سانتیگراد
  • حداکثر دمای عملیاتی 150 درجه سانتیگراد
  • فرکانس 3 مگا هرتز

TIP30C
یک ترانزیستور دو قطبی (BJT) از نوع PNP است که توسط Continental Device India (CDIL) تولید شده است. این قطعه در پکیج TO-220AB (با پایه‌های فلنج دار) ارائه می‌شود و به‌طور خاص برای کاربردهای سویچینگ و تقویت خطی با توان متوسط طراحی شده است.

🧩 مشخصات کلی:

  • نوع: ترانزیستور قدرت دوقطبی (BJT)

  • قطبیت: PNP

  • ولتاژ کلکتور-امیتر (Vceo): -100V

  • جریان کلکتور پیوسته (Ic): -1A

  • اتلاف توان (Pd): 30W

  • فرکانس قطع (fT): 3MHz

  • نوع بسته‌بندی: TO-220AB (Through-Hole)

⚙️ مشخصات فنی کلیدی:

  • حداکثر ولتاژ کلکتور-امیتر (Vceo): -100V

  • حداکثر جریان کلکتور (Ic): -1A

  • حداکثر توان قابل تحمل (Pd): 30W (در دمای 25°C کیس)

  • فرکانس قطع (fT): 3MHz

  • دامنه دمای عملیاتی پیوند (Junction): -65°C تا +150°C

💡 کاربردهای اصلی:

  • مراحل خروجی تقویت‌کننده‌های صوتی (Audio Amplifier) توان متوسط (کلاس AB)

  • رگولاتورهای ولتاژ خطی سری (Series Voltage Regulators)

  • درایورهای سوییچینگ برای موتورهای DC کوچک، سولنوئیدها و رله‌ها

  • سوییچینگ بارهای القایی در منابع تغذیه و سیستم‌های کنترل صنعتی

  • مدارات محافظت (Protection Circuits) و قطع‌کننده‌های بار

✅ مزایا:

  • پکیج TO-220AB: امکان نصب آسان بر روی هیت‌سینک برای مدیریت حرارتی مؤثر توان 30 واتی.

  • ولتاژ کاری مناسب (100V): برای کار در مدارات تغذیه تا 48V DC یا پس از یکسوسازی شبکه برق AC با حاشیه امنیت خوب.

  • جریان قابل قبول (1A): قابلیت کنترل مستقیم بارهای با جریان نسبتاً زیاد را فراهم می‌کند.

  • دامنه دمایی عملیاتی بسیار وسیع (-65°C تا +150°C): قابلیت اطمینان فوق‌العاده در محیط‌های سخت و نظامی.

  • سری TIP معروف: از خانواده‌ای شناخته‌شده و استاندارد صنعتی برای ترانزیستورهای قدرت BJT.

  • دیود دمپر داخلی: در برخی نسخه‌ها بین کلکتور و امیتر برای محافظت در برابر ولتاژهای معکوس وجود دارد.

🎯 جمع‌بندی:
TIP30C یک ترانزیستور قدرت PNP بادوام و قابل اعتماد است که برای کاربردهای سویچینگ و تقویت خطی توان متوسط در محدوده فرکانس پایین طراحی شده است. ترکیب ولتاژ 100 ولت، جریان 1 آمپر، توان 30 وات و پکیج TO-220AB، آن را به یک سوییچ یا تقویت‌کننده خطی کلاسیک و همه‌فن‌حریف برای طراحان تبدیل می‌کند. توجه به پلاریته PNP، محدودیت فرکانس کاری پایین و الزام استفاده از هیت‌سینک برای عملکرد ایمن و پایدار این قطعه، نکات کلیدی طراحی هستند. این ترانزیستور نمونه‌ای استاندارد از نسل ترانزیستورهای BJT قدرت است که در بسیاری از طراحی‌های قدیمی و جدید حضور پررنگ دارد.



Features انتخاب ویژگی
Number of Channels 1 Channel ≤ = ≥
Polarity PNP Type
Collector Emitter Voltage (VCEO) 100 V ≤ = ≥
DC Collector Current 1 A ≤ = ≥
Gain Bandwidth Product (fT) 3 MHz ≤ = ≥
Power Dissipation 30 W ≤ = ≥
Mounting Style Through Hole
Minimum Operating Temperature -65 °C ≤ = ≥
Maximum Operating Temperature 150 °C ≤ = ≥
Brand Continental Device India
Package TO-220AB
