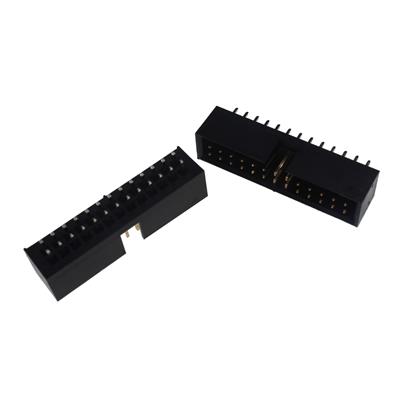

BOX HEADER 2*13 ST

یک کانکتور باکس‌هدر ۲۶ پین (۲ ردیف ۱۳ تایی) از برند معتبر Neltron Industrial است که در پکیج Connector عرضه می‌شود. این قطعه با گام استاندارد ۲.۵۴ میلی‌متر و طراحی مستقیم (Straight)، به عنوان یک رابط درگاه IDC برای ایجاد اتصالات ایمن و استاندارد بر روی بردهای مدار چاپی با تکنولوژی نصب نفوذی (Through Hole) طراحی شده است.

🧩 مشخصات کلی:

- نوع: کانکتور IDC (مناسب برای کابل‌های تخت IDC)
- تابع: هدر (Header)
- تعداد پین: ۲۶ پین (۲ ردیف ۱۳ تایی)
- تعداد ردیف: ۲ ردیف
- گام پایه (Pitch): ۲.۵۴ میلی‌متر
- نوع نصب (Mounting Style): Through Hole (نصب سوراخ‌دار/نفوذی)
- سبک اتصال (Termination): IDC / Solder (لحیم‌کاری روی برد)
- برند: Neltron Industrial

⚙️ مشخصات فنی کلیدی:

- طراحی باکس‌هدر (Shrouded): وجود دیواره‌های محافظ در اطراف پین‌ها که از کج شدن یا آسیب دیدن آن‌ها در برابر فشارهای مکانیکی محافظت می‌کند.
- سیستم قطبیت (Polarization Slot): دارای یک شیار راهنما در مرکز دیواره که با برآمدگی روی سوکت مادگی کابل IDC جفت می‌شود. این ویژگی از اتصال اشتباه و معکوس کابل (۱۸۰ درجه چرخش) جلوگیری کرده و ایمنی مدار را تضمین می‌کند.
- نصب مستحکم (THT): پین‌های این کانکتور از داخل سوراخ‌های برد عبور کرده و لحیم می‌شوند، که باعث پایداری بسیار بالا در برابر کشش کابل و لرزش‌های صنعتی می‌گردد.
- طراحی مستقیم (Straight): پین‌ها به صورت عمودی روی برد قرار می‌گیرند که برای بردهایی با چیدمان استاندارد و فضای کافی در ارتفاع مناسب است.
- کیفیت Neltron: استفاده از پلاستیک مقاوم در برابر حرارت و پین‌های با آبکاری مرغوب جهت تضمین عبور جریان بدون نویز و افت ولتاژ.

💡 کاربردهای اصلی:

- رابط‌های برنامه نویسی: استفاده به عنوان پورت JTAG یا ISP در بردهای میکروکنترلری.
- اتصال نمایشگرها: رابط استاندارد برای ال‌سی‌دی‌های گرافیکی و پنل‌های کاربری.
- سیستم‌های صنعتی: انتقال دیتا بین برد اصلی و ماژول‌های ورودی/خروجی در PLCها.
- تجهیزات اداری: اتصال کابل‌های داخلی در پرینترها، اسکنرها و دستگاه‌های فتوکپی.
- بردهای کنترل خودرویی: رابط‌های عیب‌یابی و انتقال داده در سیستم‌های الکترونیک خودرو.

✅ مزایا:

- امنیت اتصال ۱۰۰٪: به دلیل وجود شیار راهنما، امکان اتصال اشتباه کابل توسط کاربر وجود ندارد.
- حفاظت فیزیکی عالی: دیواره‌های باکس مانع از تماس دست یا اشیاء فلزی با پین‌ها و ایجاد اتصال کوتاه می‌شوند.
- استاندارد جهانی: گام ۲.۵۴ میلی‌متر با تمام کابل‌های فلت ۲۶ رشته و سوکت‌های IDC استاندارد بازار سازگار است.
- دوام بالا: برند Neltron به دلیل پایداری مکانیکی و الکتریکی در شرایط سخت کاری شناخته شده است.
- سهولت در عیب‌یابی: طراحی منظم ۲۶ پین به تکنسین‌ها اجازه می‌دهد به راحتی سیگنال‌ها را رهگیری کنند.

🎯 جمع‌بندی:

BOX HEADER 2*13 ST محصول نلترون، یک راهکار مهندسی‌شده و استاندارد برای ایجاد درگاه‌های ۲۶ پین بر روی PCB است. این باکس‌هدر با ترکیب ویژگی‌های حفاظتی، سیستم جلوگیری از خطای اتصال و نصب مستحکم نفوذی، انتخابی ایده‌آل برای برقراری ارتباط میان برد اصلی و کابل‌های دیتای IDC در تجهیزات صنعتی، مخابراتی و اتوماسیون محسوب می‌شود.
