ماژول شبکه LAN8720

نام کارخانه‌ای:

LAN8720 MODULE

پکیج:
Module
بسته‌بندی:

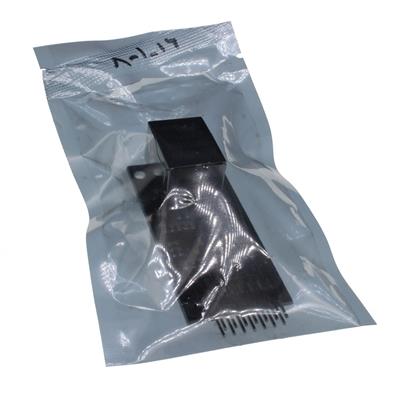

Bag - 1 عدد

روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه

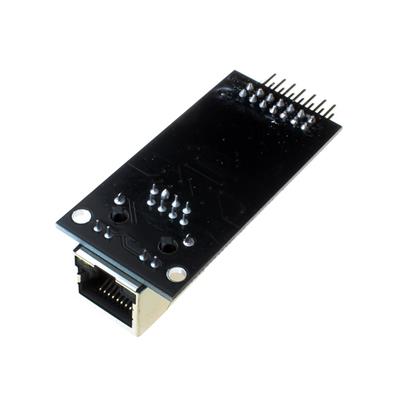

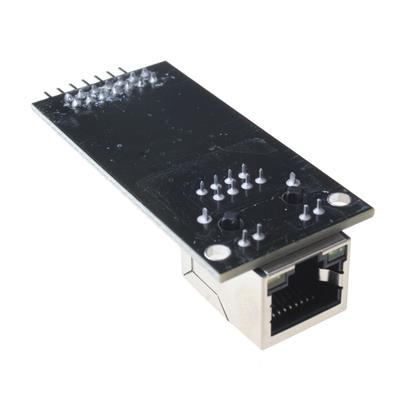

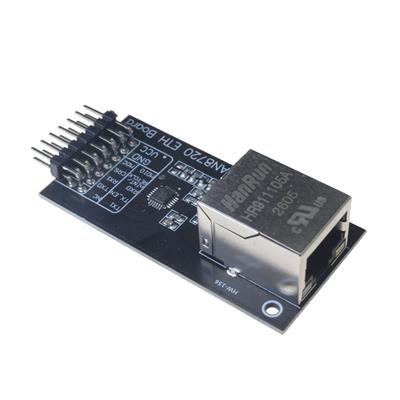

LAN8720 ETHERNET PHY MODULE
یک ماژول رابط فیزیکی اترنت (Ethernet PHY) کم‌مصرف و عملکرد بالا است که امکان افزودن قابلیت شبکه اترنت 10/100Mbps به میکروکنترلرها را فراهم می‌کند.


🧩 مشخصات کلی:

  • نوع: ماژول ترانسفورماتور اترنت (Ethernet PHY Transceiver)

  • تراشه اصلی: LAN8720A (Microchip)

  • سرعت شبکه: 10/100 Mbps

  • رابط میزبان: RMII (Reduced Media Independent Interface)


🛡️ محافظت‌ها:

  • محافظت ESD: ±4kV (Human Body Model)

  • محافظت حرارتی: Thermal shutdown

  • محافظت توان: Power-down mode

  • ایزولاسیون: 1.5kV (ترانسفورماتور داخلی)


💡 کاربردهای اصلی:

  • بردهای توسعه اترنت (ESP32, STM32, Raspberry Pi Pico)

  • کنترل‌کننده‌های صنعتی (Industrial PLC)

  • دستگاه‌های IoT با قابلیت اترنت

  • سیستم‌های نظارت و مانیتورینگ


✅ مزایا:

  • مصرف توان بسیار پایین

  • ابعاد فشرده

  • پشتیبانی از RMII (کمترین تعداد پین)

  • قیمت مقرون به صرفه

  • نصب و راه‌اندازی نسبتاً آسان


⚠️ محدودیت‌ها و ملاحظات:

  • نیاز به دانش شبکه و PCB Layout پیشرفته

  • حساسیت به نویز در طراحی PCB

  • مقاومت‌های pull-up/down خارجی مورد نیاز

  • کریستال 25MHz یا 50MHz مورد نیاز

  • پیچیدگی درایور نرم‌افزاری


🎯 جمع‌بندی:

ماژول LAN8720 یک انتخاب ایده‌آل برای پروژه‌های requiring اترنت 10/100Mbps با مصرف توان پایین است. این ماژول با ترکیب عملکرد قابل اعتماد و قیمت مناسب، گزینه‌ای مناسب محسوب می‌شود.


مشخصات ماژول شبکه LAN8720

ماژول شبکه LAN8720 از خانواده ماژول اترنت می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Non-Brand
  • پکیج Module
  • حداقل ولتاژ کاری 1.6 ولت
  • نوع Ethernet Module
  • انواع رابطها RMII


Features انتخاب ویژگی
(Min) Operating Supply Voltage 1.6 V =
Interface Type RMII
Type Ethernet Module
Brand Non-Brand
Package Module
