ماژول اترنت

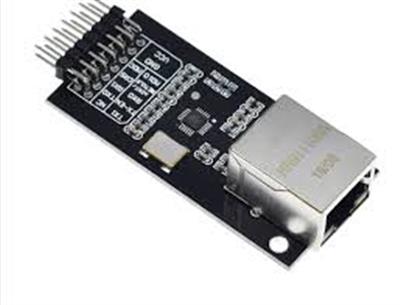

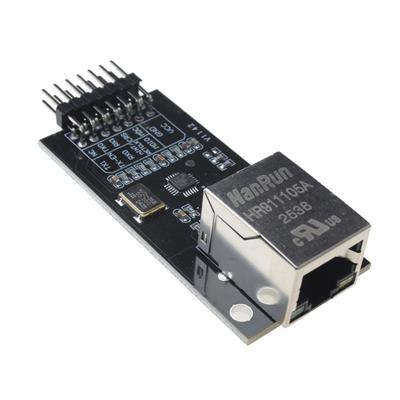

ماژول اترنت (Ethernet Module) برای برقراری ارتباط کابلی بین میکروکنترلر و شبکه‌های محلی (LAN) استفاده می‌شود و اتصال پایدار و سریع به اینترنت یا سایر دستگاه‌ها را فراهم می‌کند. ساختار: این ماژول شامل تراشه کنترلر شبکه (مانند W5100 یا ENC28J60)، سوکت RJ45، مدار تغذیه و فیلترهای شبکه است. معمولاً از طریق رابط SPI به میکروکنترلر متصل می‌شود. ویژگی‌ها: پشتیبانی از پروتکل‌های TCP/IP و UDP اتصال پایدار و سرعت انتقال بالا (تا 100Mbps) مناسب برای کار مداوم و بلندمدت ولتاژ کاری ۳.۳ یا ۵ ولت برخی مدل‌ها دارای بافر داخلی و DHCP کاربردها: سرور وب داخلی (Web Server) انتقال داده‌های سنسورها به شبکه سیستم‌های مانیتورینگ صنعتی پروژه‌های IoT مبتنی بر شبکه کابلی چند نمونه از قطعه: W5100 (سازگار با Arduino Ethernet Library) W5500 (جدیدتر، سرعت بهتر و مصرف کمتر) ENC28J60 (اقتصادی و سبک‌تر) LAN8720 (کوچک و مناسب ESP32) توضیحات تکمیلی: ماژول W5500 با پایداری بالا و کتابخانه‌های آماده برای Arduino، گزینه‌ای حرفه‌ای برای پروژه‌های تحت شبکه است. برای تغذیه مناسب، استفاده از منبع جریان پایدار توصیه می‌شود.
